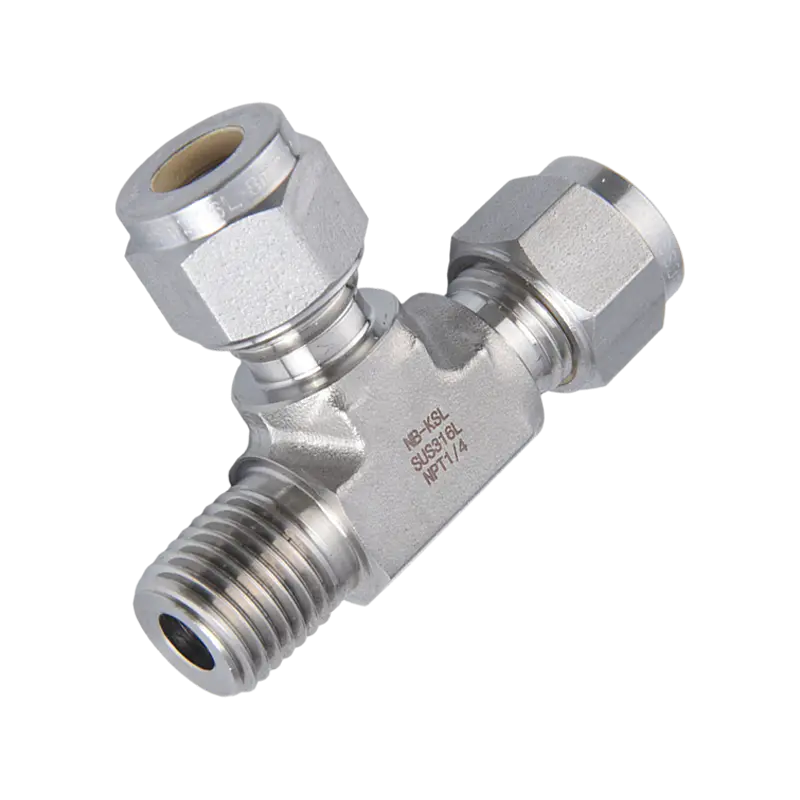

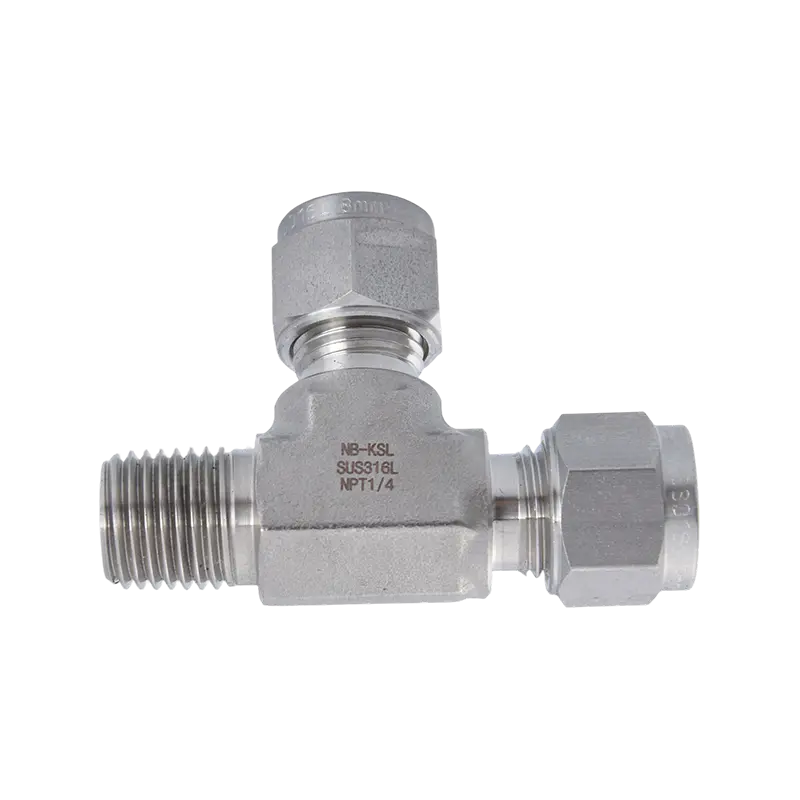

316L rustfrit stål Kompressionsfitting udvendig gevind side-T-shirt

Name: 316L rustfrit stål Kompressionsfitting udvendig gevind side-T-shirt
Rating: 5 (99 reviews)

Primære anvendelsesområder for 316L rustfrit stål hanside-T-shirts
En hanside-T-shirt har en specifik konfiguration: Den ene port på forløbet er et hanrørgevind, mens den anden løbeport og grenporten er kompressionsrørfittings. Dette design er afgørende for "endepunktsadgang med forgrening"-scenarier.

1. Procesinstrumentering og kontrol
Dette er den mest almindelige anvendelse for den mandlige side-T-shirt.

Trykovervågningsstationer: Hangevindenden skrues direkte ind i hunporten på en hovedprocesledning eller -beholder, mens side- og løbsportene forbindes til trykmålere, transmittere eller prøveudtagningsledninger.
Sensorintegration: Den bruges til at indføre temperatursonder eller flowsensorer i et system via sidegrenen uden at afbryde det lineære flow af hovedrøret.

2. Brint- og højtryksgasindustrien
På grund af den fremragende brintskørhedsbestandighed og højtryksvurdering på 316L:

Brinttankpaneler: Muliggør højtryksbrintdistribution og udstyrsadgang inden for meget begrænsede rum.
Gascylindermanifolder: Bruges til at seriekæde flere cylindre sammen, hvor hangevindet forbindes direkte til manifoldhovedet, mens kompressionsenderne forbinder de individuelle cylinderlinjer.

3. Fremstilling af halvledere og solceller
Udnytter høj renlighed og kompakt design:

Gasskabe: Anvendes i specialgasleveringssystemer (f.eks. silan, ammoniak) til at lede gas fra en hovedforsyningsventil til flere proceskamre.
Kemiske leveringssystemer: Fungerer som et knudepunkt for at forbinde hovedforsyningsledninger til stikledninger, når der transporteres kemiske reagenser med høj renhed.

4. Laboratorie- og analyseudstyr
Gaskromatografisystemer (GC): Letter blandingen eller spaltningen af bæregasser og prøver inden for præcisionsgasbaner.
Autoklave- og reaktoropsætninger: Hanenden er ofte monteret direkte på reaktorlåget, mens de to kompressionsender tjener som indløbs- og udstødnings-/aflastningsporte.

5. Offshore og petrokemisk teknik
Korrosionsbestandige prøveudtagningssløjfer: 316L kvalitet modstår marin saltspray og korrosion. Hanside-T-shirts bruges ofte på prøveudtagningspaneler til at trække væske fra en hovedledning til overvågning i realtid.
Hydrauliske kontrolsystemer: Ideel til forgrening af olieledninger i kompakte hydrauliske kraftenheder (HPU'er).

Kontakt os

FORRIGE：316L rustfrit stål Kompressionsfitting udvendigt gevind albue NÆSTE：316L rustfrit stål kompressionsfitting udvendig gevind gren-T-shirt

Beskrivelse
Kontakt os

(METRIC)

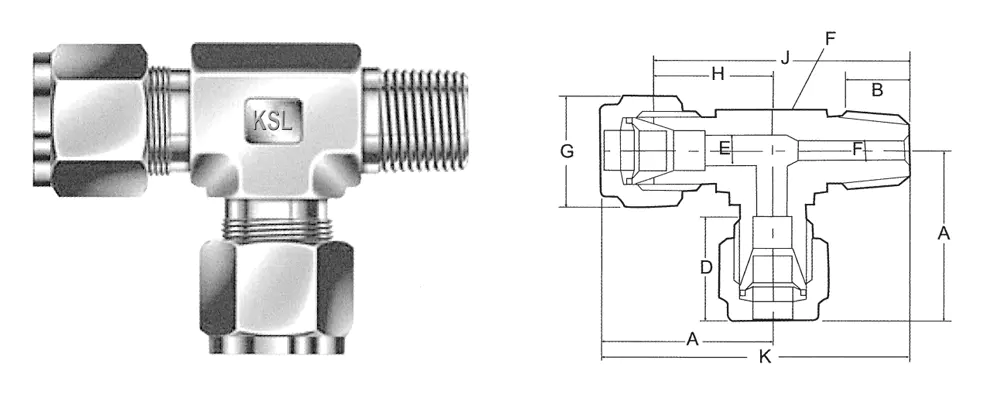

KATALOGNUMMER	T RØR O.D.	PT-NPT HAN RØRSTØRRELSE	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(FRAKTIONEL)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Alle dimensioner er i millimeter, medmindre andet er angivet, kun til reference med forbehold for ændringer.
