Deflagrationsrisiko i gassystemer: Hvordan valg af ventil og fitting øger sikkerheden

Når vi taler om deflagration , diskuterer vi en specifik type forbrænding, hvor en flammefront bevæger sig gennem en blanding af brændstof-oxidationsmiddel ved subsoniske hastigheder. Det er den mest almindelige form for flammeudbredelse i industriulykker, og selvom det lyder mindre dramatisk end en detonation, kan en deflagration stadig generere farlige trykbølger og forårsage alvorlig skade på udstyr, bygninger og personale. I faciliteter, der håndterer brændbare gasser - fra brint til naturgas - er forståelsen af ​​deflagrationsdynamikken det første skridt mod at forhindre katastrofale begivenheder. Hos NB-KSL har vi brugt år på at fremstille rørfittings, ventiler og trykregulatorer i rustfrit stål til olie-, gas-, petrokemiske og elproduktionsindustrien. Vores daglige arbejde involverer at hjælpe ingeniører med at vælge komponenter, der opretholder systemets integritet under netop de forhold, der ellers kunne føre til deflagrering.

Hvad er deflagration, og hvorfor betyder det noget?

Deflagration er defineret som en kemisk reaktion, der forplanter sig gennem et forblandet brændstof og oxidationsmiddel med en hastighed, der er lavere end lydens hastighed - omtrent under 340 m/s ved havoverfladen. I modsætning til detonation, som er supersonisk og producerer en chokbølge, er deflagration afhængig af varmeoverførsel fra den brændende zone til den uforbrændte blanding. Imidlertid kan trykstigningen fra en begrænset deflagration stadig overskride designgrænserne for rør, beholdere og instrumenter. I mange industrielle gassystemer - såsom dem i brinttankstationer, halvlederfabrikker eller kemiske forarbejdningsanlæg - kan en lille lækage sammen med en antændelseskilde føre til en deflagration, der forplanter sig tilbage i forsyningsledningen. Det er grunden til, at valg af de rigtige ventiler og fittings ikke kun handler om flowkontrol; det handler om at forhindre flammevandring og håndtere overtrykshændelser.

Nøglekarakteristika ved en deflagration omfatter en relativt jævn trykfront, en flammehastighed, der afhænger af turbulens og blandingssammensætning, og en stærk afhængighed af indeslutningens geometri. For eksempel kan et langt lige rør uden forhindringer fremskynde en deflagration, hvilket potentielt kan forårsage en overgang til detonation - et fænomen kendt som DDT (deflagration-to-detonation transition). Derfor skal ingeniører designe systemer, der enten forhindrer deflagration i at opstå eller sikkert udlufter trykket, hvis det opstår.

Kritisk udstyr til forebyggelse af deflagration i gassystemer

Industrielle gassystemer omfatter typisk en kæde af komponenter: rør, fittings, ventiler, filtre og trykregulatorer. Hver spiller en rolle i at opretholde sikre driftsforhold. Når der opstår en deflagration, kan trykfronten bevæge sig både fremad og bagud gennem rørene. Enheder såsom kontraventiler (kontraventiler) er afgørende for at stoppe den omvendte gasstrøm efter en trykstigning, men de kan også hjælpe med at isolere dele af systemet. I mange applikationer kan en fjederbelastet eller kugleformet kontraventil lukke hurtigt, når flowet vender om, hvilket forhindrer flammen i at sprede sig opstrøms.

For en direkte forsvarslinje, overvej en robust kontraventil i rustfrit stål designet til gasservice med høj renhed. Hos NB-KSL er vores 316L rustfrit stål kontraventiler CNC-bearbejdede, varmebehandlede og fuldt testede for at sikre pålidelig tætning under tryk. De kan integreres i rør-til-han-rør- eller rør-til-hun-rørkonfigurationer, hvilket muliggør nem installation i eksisterende systemer. Når en deflagration forårsager en trykvending, lukker kontraventilen øjeblikkeligt, blokerer flammens vej og beskytter opstrømsudstyr såsom kompressorer, manifolder og cylindre.

316L udvendigt gevind af rustfrit stål kontraventil til gas med høj renhed Denne kontraventil blokerer øjeblikkeligt omvendt flow og flammeveje under en deflagrering. Dens CNC-bearbejdede, varmebehandlede 316L konstruktion sikrer pålidelig tætning, beskytter opstrøms kompressorer, manifolder og cylindre. Se produkt →

En anden nøglekomponent er trykregulator . En deflagrering kan generere en trykstigning mange gange det normale arbejdstryk. En regulator, der ikke kan reagere hurtigt, kan svigte, frigive mere gas og fodre ilden. Højkvalitets regulatorer i rustfrit stål, som dem i vores R57- og SR-serier, er bygget med kraftige membraner og præcisionssæder, der kan håndtere hurtige trykændringer. De er designet til at opretholde et stabilt nedstrømstryk, selv når opstrømsforholdene svinger – en kritisk egenskab, når en deflagrationstransient passerer igennem. Vores mellemstore trykregulator i R57-serien bruges for eksempel i opsamlingsanordninger for brintgasflasker og lignende højtryksapplikationer, hvor risikoen for deflagrering er forhøjet.

R57-serien mellemstor enkelttrins trykregulator Bygget med en kraftig membran og præcisionssæde, opretholder denne regulator et stabilt nedstrømstryk på trods af opstrømsspidser. Den er ideel til brintcylindre og andre højtryksanvendelser med risiko for deflagrering. Se produkt →

Endelig, gasfiltre spiller en ofte overset rolle i forebyggelsen af deflagration. Forurenende stoffer i gasstrømmen - såsom partikler, fugt eller olie - kan fungere som antændelseskilder eller ændre forbrændingskarakteristika. Et gasfilter i rustfrit stål fjerner disse urenheder, hvilket reducerer sandsynligheden for antændelse. Desuden kan filterelementet selv tjene som en flammedæmper, afhængigt af dets design. Vores 316L lige-gennemgående gasfiltre i rustfrit stål fås med sintrede elementer, der kan slukke en deflagrationsflamme under visse forhold. Installation af et filter umiddelbart opstrøms for følsomt udstyr (f.eks. analysatorer, kontrolventiler) er et simpelt, men effektivt lag af beskyttelse.

316L rustfrit stål lige-gennemgående gasfilter med sintret element Dette filter fjerner partikler, fugt og olie, der kan antænde deflagrationer. Dets sintrede 316L-element kan slukke flammer under visse forhold, hvilket gør det til et enkelt, men effektivt beskyttelseslag til følsomt udstyr. Se produkt →

Systemdesignovervejelser for deflagrationssikkerhed

Valg af individuelle komponenter er kun en del af løsningen. En omfattende tilgang kræver forståelse af, hvordan hele rørsystemet opfører sig under deflagrationsforhold. Faktorer som rørlængde, diameter, bøjninger og ventiler påvirker alle flammeacceleration og trykopbygning. Brug af højkvalitets fittings og rør af rustfrit stål, der opfylder anerkendte standarder (ANSI/ASME, GB, BS), sikrer, at systemets mekaniske styrke kan modstå trykstigningen. Derudover kan inkorporering af trykaflastningsanordninger (såsom brudskiver eller aflastningsventiler) på strategiske punkter udlufte overtrykket, før det når usikre niveauer.

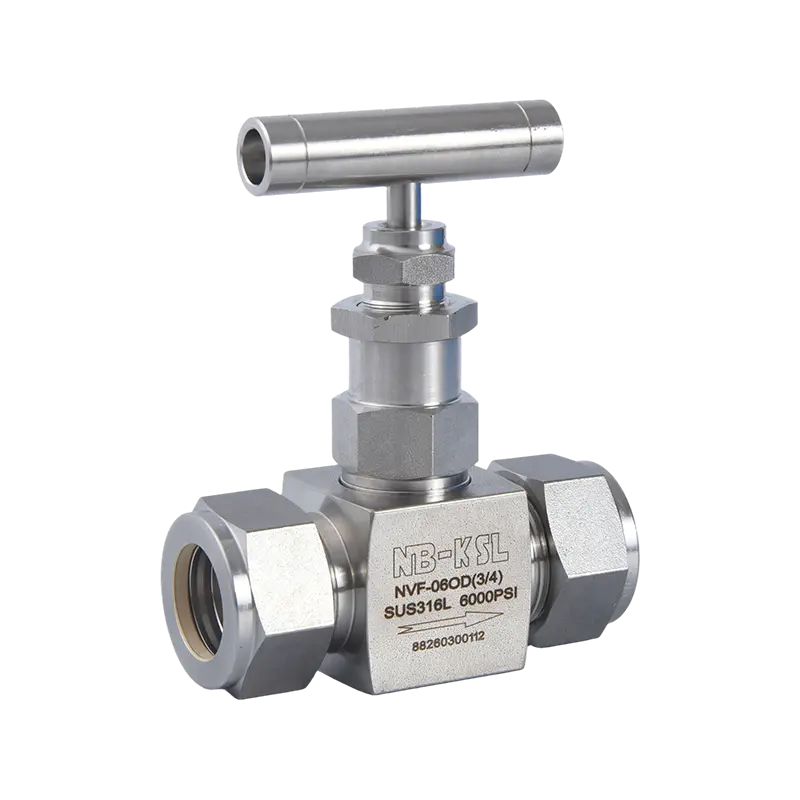

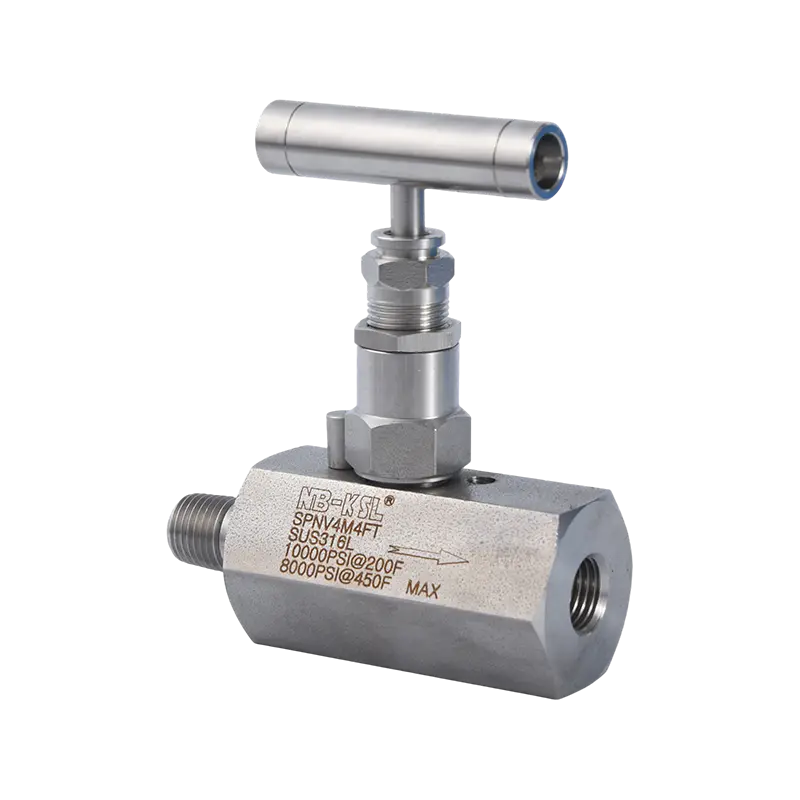

Det er også klogt at konsultere detaljerede tekniske ressourcer om deflagrationssikkerhed. f.eks. forstå, hvordan forskellige ventiltyper opfører sig under forbigående forhold kan guide dit valg af nåleventiler til instrumentering og kontrol. Tilsvarende holdbarheden af rustfri stålregulatorer sammenlignet med alternativer er veldokumenteret – vores all-316L konstruktion giver korrosionsbestandighed og termisk stabilitet, som er afgørende i barske miljøer, hvor der er risiko for deflagration.

Endelige tanker om afbødning af deflagration

Deflagration er en reel og tilstedeværende fare i ethvert anlæg, der håndterer brændbare gasser. Det bedste forsvar er en kombination af korrekt systemdesign, streng vedligeholdelse og brugen af ​​komponenter af høj kvalitet, der er konstrueret til at modstå de tryk og temperaturudsving, der ledsager en deflagrationshændelse. Hos NB-KSL er vi forpligtet til at producere rørfittings i rustfrit stål, ventiler, filtre og regulatorer, der opfylder mottoet "Precision Beyond Standards". Vores CNC-bearbejdede, varmebehandlede og fuldt testede produkter giver ingeniører tillid til, at deres gassystemer er så sikre, som de kan være.

Hvis du designer et nyt gassystem eller opgraderer et eksisterende, skal du tage dig tid til at evaluere hver komponents evne til at håndtere dynamiske hændelser. Et enkelt svagt led - en kontraventil, der klæber, en regulator, der driver, eller et filter, der tilstopper - kan vende en håndterbar deflagration til en katastrofal begivenhed. Ved at vælge pålideligt rustfrit ståludstyr fra en erfaren producent, investerer du i både ydeevne og sikkerhed.
